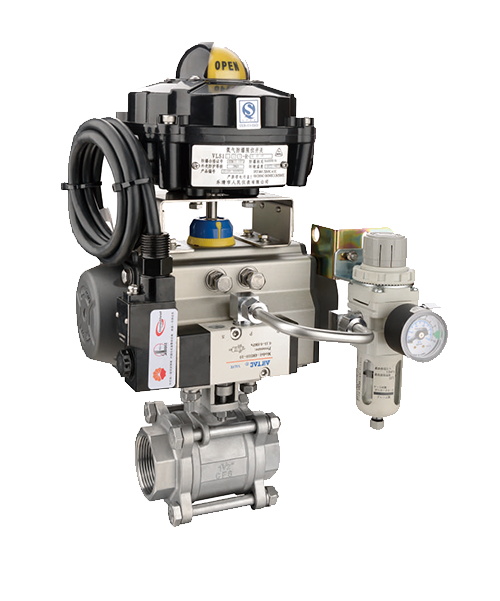

Q611F內螺紋連接球閥及對焊球閥分為整體式、兩段式及三段式。閥體鑄造采用先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。冶金閥門
產品型號/技術參數：
| 閥類 | 傳動方式 | 連結形式 | 結構形式 | 密封面 | 公稱壓力（MPa） | 閥體材料 |
| 球閥 |
6-氣動 6s-氣動帶手動 |
1-內螺紋 6-焊接 |
浮動球直通 |
F-氟塑料 H-合金鋼 PPL |
1.6 2.5 4.0 6.4 |
按表內閥體 材料代號 |
| 公稱通徑DN(mm) | 6-100 | |||||
| 材料\材料代號 | C | P | R | |||
|
主 要 零 件 |
閥體 | WCB | CF8 304 | CF8M 316 | ||
| 球板 | WCB | CF8 304 | CF8M 316 | |||
| 閥桿 | 2Cr13 | 0Cr18Ni9 | 0Cr17Ni12Mo2 | |||
| 密封圈 | 增強聚四氟乙烯 對位聚笨 | |||||
| 填料 | 聚四氟乙烯 柔性石墨 | |||||
|
適 用 工 況 |
適用介質 |
水、蒸汽、油品
|
硝酸類 | 醋酸類 | ||
| 適用溫度 | -28℃～350℃ | |||||
| 控制型式 | 雙作用/單作用 | |||||
| 作用型式 | 切斷/調節 | |||||
| 輸入信號 | 電信號：0～10mA、-4～10mA 氣信號20～100kPa | |||||
| 回信電壓 | AC220V/DC24V | |||||
| 工作介質 | 凈化壓縮壓氣 | |||||
| 執行器 | 型號 | GT系列、HY系列 | ||||
| 氣源壓力 | 0.4～0.7MPa | |||||
| 二段式不銹鋼球閥按用戶要求可做成外螺紋連接型卡箍型 | ||||||
安裝尺寸表：
| 公稱通徑DN(mm) | 尺 寸 | 執行器型號 | |||||||||
| 三段式 | 對焊式 | 承插焊式 | |||||||||
| G | L | d | L | d | D | L | d | D1 | A | ||
| 6 | 1/4 | 65 | 11.6 | 65 | 11.6 | 18 | 65 | 11.6 | 14.1-14.3 | 9.5 |
可選配GTD/GTE、 HY系列執行器 (以上選配僅供參選 具體選用根據實際要求) |
| 10 | 3/8 | 65 | 12.7 | 65 | 12.7 | 18 | 65 | 12.7 | 17.55-17.8 | 9.5 | |
| 15 | 1/2 | 67 | 15 | 67 | 15.8 | 24 | 67 | 15 | 21.7-21.95 | 9.5 | |
| 20 | 3/4 | 82 | 20 | 82 | 20 | 28 | 82 | 20 | 27.05-27.3 | 11.1 | |
| 25 | 1 | 91 | 25 | 91 | 25 | 34 | 91 | 25 | 33.8-34.05 | 12.7 | |
| 32 | 11/4 | 108 | 32 | 108 | 32 | 41 | 108 | 32 | 42.55-42.8 | 14.3 | |
| 40 | 21/2 | 139 | 38 | 129 | 38 | 49 | 129 | 38 | 48.65-48.9 | 15.9 | |
| 50 | 2 | 148 | 50 | 148 | 50 | 62 | 148 | 50 | 61.1-61.35 | 17.4 | |
| 65 | 21/2 | 186 | 64 | 193 | 64 | 78 | |||||
| 80 | 3 | 206 | 78 | 222 | 78 | 94 | |||||
