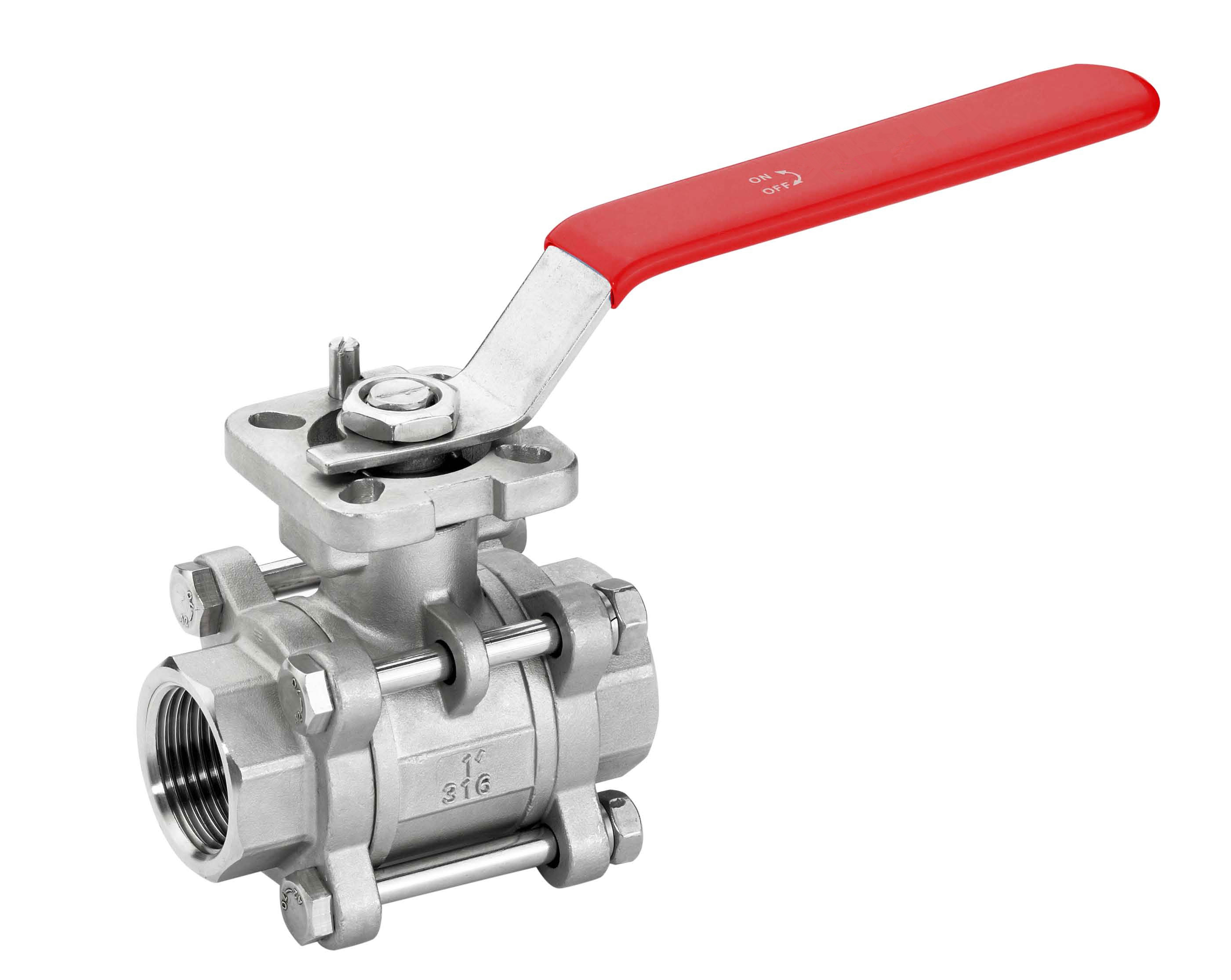

三片式內螺紋球閥概述：
Q11F片式球閥和法蘭閘閥是同屬一個類型的閥門，球體繞閥體中心線作旋轉來達到開啟或關閉的一種閥門。在管路中主要用來做切斷、分配和改變介質的流動方向?！疽黄絻?nèi)螺紋球閥】【二片式內螺紋球閥】【三片式內螺紋球閥】是近年來被廣泛采用的一種新型閥門，此閥一般水平安裝。
三片式球閥技術參數：
①公稱壓力：1.6-6.4MPa
②適用穩定范圍：-20～232℃～350℃
③適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
④螺紋類型：G。NPT。BSPT。BSP。DI259/2999
試驗壓力及溫度：
|
公稱壓力 |
900LB |
1500LB |
|
|
|
試驗壓力 |
強度試驗 |
22.7 |
37.8 |
|
|
密封試驗 |
16.7 |
28.1 |
||
|
氣密試驗 |
0 6 |
0.6 |
||
|
最高工作溫度 |
尼龍 <80℃。PTFE |
|||
|
|
水、油品 |
|||
主要零部件材料：
|
零件名稱 |
材質 |
|
密封圈 |
聚四氟乙烯PTFE |
|
球體 |
不銹鋼SS316 |
|
密封墊 |
聚四氟乙烯PTFE |
|
閥蓋 |
不銹鋼SS316 |
|
閥體 |
不銹鋼CF8M |
|
閥桿 |
不銹鋼SS316 |
|
止推墊圈 |
聚四氟乙烯PTFE |
|
填料 |
聚四氟乙烯PTFE |
|
填料壓蓋螺母 |
不銹鋼SS304 |
|
墊圈 |
不銹鋼SS304 |
|
閥桿螺母 |
不銹鋼SS304 |
|
手柄套 |
塑料PLASTIC |
|
手柄 |
不銹鋼SS304 |
主要外形連接尺寸及重量：
|
口徑 |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
|
L |
92 |
111 |
127 |
140 |
152 |
178 |
|
S |
21.8 |
27.1 |
33.8 |
42.8 |
48.7 |
61.l |
|
B |
9.6 |
12.7 |
12.7 |
127 |
12.7 |
15.9 |
|
LO |
123 |
160 |
160 |
l95 |
195 |
250 |
|
NPT |
1/2” |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
我公司球閥制造標準依照：①《通用閥門法蘭和對焊連接鋼制球閥》GB/T12237-89 ②《鐵制和銅制球閥》GB/T 15185-1994 ③《鋼制閥門 一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
