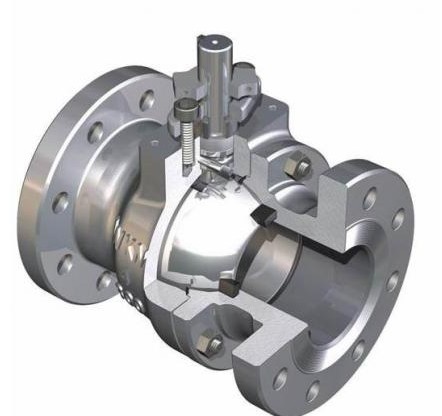

Q41W/Q41H/Q41Y硬密封球閥產品結構特點
硬密封球閥經過特殊工藝處理的球體與閥座，特別適用于較高溫度及含各種粉塵與固體顆粒的介質。
1、采用特別設計的補償性可動金屬閥座結構，密封可靠。
2、本系列球閥應按規定流向使用。
3、本系列球閥可配多種驅動裝置。
主要零件及材質Main Parts and Materials
|
序號 N。 |
零件名稱 Accessory name |
材質 Material | |
| CB | ASTM | ||
| 1 | 閥體 Body | WCB | A216-WCB |
| 2 | 閥座 Seat | 1Cr18Ni9Ti | 304 |
| 3 | 球體 Ball | 2Cr13 | A276-420 |
| 4 | 螺釘 Screw nial | 35 | A193-B7 |
| 5 | 手柄 Wrench | 瑪鋼 | A47-667 Gr.32510 |
| 6 | 擋圈 Ring | 65Mn | AISI 1066 |
| 7 | 閥桿 Stem | 1Cr13 | A276-410 |
| 8 | 定位片 Locating piece | 25 | A105 |
| 9 | 填料壓蓋 Gland | WCB | A216-WCB |
| 10 | 填料 Stuffing |
柔性石墨 graphite PTFE |
柔性石墨 graphite PTFE |
| 11 | 墊片 Gasket |
柔性石墨 +不銹鋼 graphite+stainless steel |
B12.10-304/F.G |
| 12 | 螺母 Nut | 35 | A194-2H |
| 13 | 螺柱 Stud | 35CrMoA | A193-B7 |
| 14 | 座墊 Gasket | 1Cr18Ni9Ti | 304 |
| 15 | 彈簧 Spring | 60Si2Mn | AISI 9260 |
產品性能規范 Performance Specification of the Products
| 壓力等級 Pressure Rating | ||||||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 1.50 | 300 | 400 | 600 | ||
|
試驗壓力 Test Pressure (MPa) |
殼體試驗 Shell Test |
2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.03 | 7.5 | 10.2 | 15.0 |
|
密封試驗 Pressure Test |
1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5 5 | 7.48 | 11.0 | |
|
適用工況 Applicable Operating Mode |
適用介質 Applicable Mediums |
紙漿、漿料、粉塵及含各種固體顆粒的介質 Pulps like paper pulp, dusts, and medium with solid particles. |
||||||||
|
適用溫度 Applicable Temperature |
-196～≤550℃ | |||||||||
|
適用規范 Applicable specification |
設計制造按 The designing and manufacturing work follows |
GB12237-89 API 6D JPI7S-48 | ||||||||
|
法蘭尺寸按 Flange dimension according |
JB79-59、GB9113、HG20592-97 ANSI B16.5 JIS B2212-2214 | |||||||||
|
結構長度按 Physical dimension according |
GB12221-89 ANSI B16.10 AIS B2002 | |||||||||
|
檢驗試驗按 Test and inspection according |
JB/T9092-99 API 598 | |||||||||
