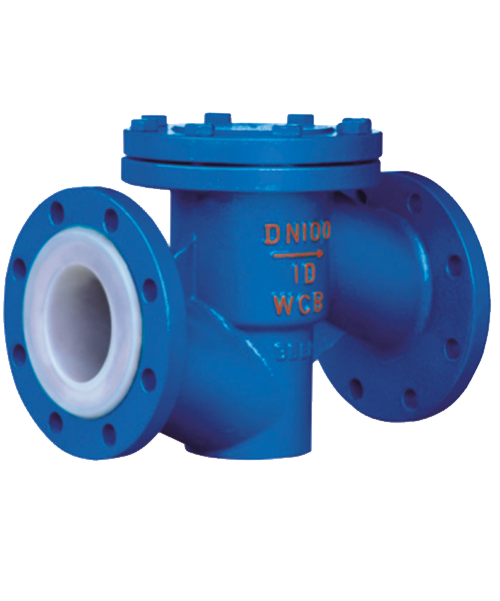

產品名稱 ：襯氟升降式止回閥H41F46
簡短說明：
主要特點
襯氟升降式止回閥這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止方向流動。
H41F46襯氟止回閥的詳細資料：這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動
|
|
遵循規范
|
STANDARD
|
|
設計與制造
|
GB 12235/GB 2236
|
|
結構長度
|
GBl 2221(長一短系列)
|
|
法蘭尺寸
|
JB/T78、JB/T79(或按合同要求)
|
|
壓力試驗
|
GB/T 13927
|
|
標 志
|
GB 12220
|
|
供 貨
|
GB/T 12252
|
襯氟止回閥 (全襯)
※設計與制造符合中國國家標準
※基本結構形式：旋啟式、直通升降式
※公稱壓力 PN0.6～1.6MPa
※公稱通徑 DNl.5～500mm
※基本型號 H41 F3 H41 F46 H44F3 H44F46
襯氟止回閥主要零部件材料表
|
序號
|
零件名稱
|
灰鑄鐵
|
碳鋼
|
不銹鋼
|
超低碳不銹鋼
|
|
Z
|
C
|
P
|
R
|
P L
|
R L
|
|
1
|
閥體、閥蓋、閥瓣
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
襯里層
|
FEP(F46)PFA(可溶性聚四氟乙烯)PCTFE(F3)PO(聚烯烴)
|
|
3
|
銷軸
|
1Cr13/35 WCB 1Crl8Ni9/CF8 00Crl7Ni14M02/CF3M
|
|
4
|
隔膜
|
35
|
35
|
1Crl7Ni2
|
1Crl7Ni2
|
1Cr18Ni9Ti
|
1Crl8Ni9Ti
|
襯氟止回閥主要連接尺寸及重量
|
公稱通徑
|
標準值
|
參考值
|
|
DN
(mm)
|
NPS
(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
B
|
H
|
重量
|
|
PNO.6MPa
|
|
15
|
1/2
|
130
|
80
|
55
|
40
|
2
|
12
|
4-φ12
|
105
|
55
|
4
|
|
20
|
3/4
|
150
|
90
|
65
|
50
|
2
|
14
|
4-φ12
|
115
|
58
|
5
|
|
25
|
1
|
160
|
100
|
75
|
60
|
2
|
14
|
4-φ12
|
128
|
60
|
6
|
|
32
|
11/4
|
180
|
120
|
90
|
70
|
2
|
16
|
4-φ14
|
145
|
75
|
7
|
|
40
|
11/2
|
200
|
130
|
100
|
80
|
3
|
16
|
4-φ14
|
160
|
82
|
8
|
|
50
|
2
|
230
|
140
|
110
|
90
|
3
|
16
|
4-φ14
|
178
|
95
|
10
|
|
65
|
21/2
|
290
|
160
|
130
|
110
|
3
|
16
|
4-φ14
|
205
|
105
|
20
|
|
80
|
3
|
310
|
185
|
150
|
125
|
3
|
18
|
4-φ18
|
230
|
120
|
25
|
|
1OO
|
4
|
350
|
205
|
170
|
145
|
3
|
18
|
4-φ18
|
255
|
135
|
30
|
|
125
|
5
|
400
|
235
|
200
|
175
|
3
|
20
|
8-φ18
|
305
|
158
|
50
|
|
150
|
6
|
480
|
260
|
225
|
200
|
3
|
20
|
8-φ18
|
345
|
180
|
65
|
|
200
|
8
|
495
|
315
|
280
|
255
|
3
|
22
|
8-φ18
|
415
|
215
|
137
|
|
250
|
10
|
622
|
370
|
335
|
31O
|
3
|
24
|
12-φ18
|
490
|
240
|
150
|
|
300
|
12
|
698
|
435
|
395
|
362
|
4
|
24
|
12-φ23
|
540
|
265
|
185
|
|
350
|
14
|
787
|
485
|
445
|
412
|
4
|
26
|
12-φ23
|
585
|
300
|
215
|
|
400
|
16
|
914
|
535
|
495
|
462
|
4
|
28
|
16-φ23
|
635
|
360
|
244
|
|
450
|
18
|
978
|
590
|
550
|
518
|
4
|
28
|
16-φ23
|
680
|
385
|
276
|
|
500
|
20
|
978
|
640
|
600
|
568
|
4
|
30
|
16-φ23
|
740
|
415
|
315
|
襯氟止回閥主要連接尺寸及重量
|
公稱通徑
|
標準值
|
參考值
|
|
DN
(mm)
|
NPS
(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
B
|
H
|
重量
|
|
PNl.OMPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
105
|
55
|
5
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
115
|
58
|
7
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
128
|
60
|
9
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
145
|
75
|
11
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
160
|
82
|
13.5
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
178
|
95
|
18
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
205
|
105
|
22
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
4/8-φ18
|
230
|
120
|
28
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
255
|
135
|
34
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
305
|
158
|
58
|
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
345
|
180
|
72
|
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
415
|
215
|
150
|
|
250
|
10
|
622
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
490
|
240
|
165
|
|
300
|
12
|
698
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
540
|
265
|
190
|
|
350
|
14
|
787
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
585
|
300
|
225
|
|
400
|
16
|
914
|
565
|
51 5
|
482
|
4
|
32
|
16-φ25
|
635
|
360
|
254
|
|
450
|
18
|
978
|
615
|
565
|
532
|
4
|
32
|
20-φ25
|
680
|
385
|
285
|
|
500
|
20
|
978
|
670
|
620
|
585
|
4
|
34
|
20-φ25
|
740
|
415
|
333
|
|
公稱通徑
|
標準值
|
參考值
|
|
DN
(mm)
|
NPS
(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
B
|
H
|
重量
|
|
PNl 6MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
1 4
|
4-φ14
|
110
|
55
|
6
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
120
|
58
|
7.8
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
135
|
60
|
10
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
150
|
75
|
12.5
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
165
|
82
|
14.5
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
185
|
95
|
19.5
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
210
|
105
|
25.5
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
235
|
120
|
30
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
260
|
135
|
36
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
310
|
158
|
62
|
|
150
|
6
|
480
|
280
|
240
|
21 O
|
3
|
28
|
8-φ23
|
350
|
180
|
78
|
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
420
|
215
|
156
|
|
250
|
10
|
622
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
505
|
240
|
172
|
|
300
|
12
|
698
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
560
|
265
|
240
|
|
350
|
14
|
787
|
520
|
470
|
435
|
4
|
38
|
16-φ25
|
605
|
300
|
208
|
|
400
|
16
|
914
|
580
|
525
|
485
|
4
|
40
|
16-φ30
|
650
|
350
|
265
|
|
