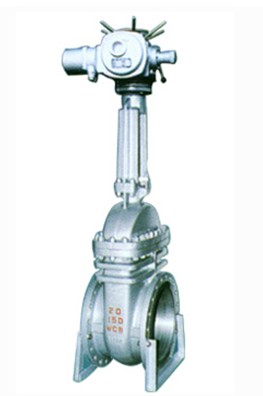

Z940Y美標電動閘閥適用于煤粉、煤炭、糖漿、污水，是造紙行業一種理想的密封閥門，在管道上作調節和節流使用，可在任意位置安裝。 本閥主要由左、右閥體、U型密封圈、閘板、鋼螺母、閥桿、支架、氣缸等件組成，閥門啟閉靠氣缸動作來完成。
型號：Z940Y
通徑：2″--40″
壓力：150--600LB
溫度：≤ 425 ℃
材質：碳鋼，不銹鋼等
設計標準：JB，GB，ANSI，API，BS，DIN，NF
Z940Y美標電動閘閥結構特點：
1、采用對夾式結構，體積小，重量輕。
2、完全敞開的通道，可以防止介質在閥內沉積。
3、新研制的U型封圈，可以保證閥門的良好密封性。
4、閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。
5、流阻小。
6、安裝維修方便。
主要零件材料
|
殼體
|
ASTM A216 WCB
|
ASTM A351 CF8
|
|
閘板
|
WCB
|
CF8
|
CF8M
|
Monel
|
ASTM A351 CF8
|
|
閥桿
|
F6a
|
F304
|
F316
|
Monel
|
F304
|
|
閘板密封面
|
13Cr 13Cr STL
|
304 STL
|
316 STL
|
Monel
|
304 304 STL
|
|
閥座密封面
|
13Cr STL STL
|
304 STL
|
316 STL
|
Morel
|
304 STL STL
|
|
殼體
|
ASTM A351 CF3
|
ASTM A351 CF8M
|
ASTM A351 CF8
|
|
閘板
|
ASTM A351 CF3
|
ASTM A351 CF8M
|
ASTM A351 CF8
|
|
閥桿
|
F304L
|
F316
|
F316
|
|
閘板密封面
|
304L 304L STL
|
316 316 STL
|
316L 316L STL
|
|
閥座密封面
|
304L STL STL
|
316 STL STL
|
316L STL STL
|
技術參數
2580
|
壓力級
|
DN
(mm)
|
NPS
(_n)
|
L
|
d
|
H
|
W
|
H1
|
W1
|
H2
|
W2
|
電動裝置
|
|
RF
|
RTJ
|
BW
|
600
(PN110)
|
50
|
2
|
292
|
295
|
292
|
51
|
444
|
200
|
-
|
-
|
550
|
|
DZW20A
|
|
65
|
21/2
|
330
|
333
|
330
|
64
|
500
|
250
|
-
|
-
|
600
|
590
|
DZW20A
|
|
80
|
3
|
356
|
359
|
356
|
76
|
558
|
280
|
585
|
310
|
660
|
590
|
DZW30A
|
|
100
|
4
|
432
|
435
|
432
|
102
|
665
|
300
|
695
|
310
|
780
|
590
|
DZW45A
|
|
125
|
5
|
508
|
511
|
508
|
127
|
760
|
350
|
790
|
310
|
850
|
810
|
DZW60A
|
|
150
|
6
|
559
|
562
|
559
|
152
|
868
|
450
|
900
|
310
|
990
|
830
|
DZW90
|
|
200
|
|
660
|
664
|
660
|
203
|
1073
|
500
|
1110
|
310
|
1130
|
830
|
DZW120
|
|
250
|
10
|
787
|
791
|
787
|
254
|
1263
|
650
|
1300
|
460
|
1360
|
870
|
DZW180
|
|
300
|
12
|
838
|
841
|
838
|
305
|
1600
|
700
|
1650
|
460
|
1520
|
870
|
DZW250
|
|
350
|
14
|
889
|
892
|
889
|
337
|
1692
|
900
|
1750
|
460
|
1730
|
1170
|
DZW350
|
|
400
|
16
|
991
|
994
|
991
|
406.5
|
1835
|
900
|
1900
|
460
|
1840
|
1170
|
DZW500
|
900
(PN150)
|
50
|
2
|
368
|
371
|
368
|
51
|
458
|
280
|
-
|
-
|
832
|
590
|
DZW20A
|
|
65
|
21/2
|
419
|
422
|
419
|
62
|
550
|
280
|
-
|
-
|
880
|
590
|
DZW30A
|
|
80
|
3
|
381
|
384
|
381
|
74
|
610
|
300
|
660
|
310
|
910
|
590
|
DZW30A
|
|
100
|
4
|
457
|
460
|
457
|
100
|
702
|
350
|
750
|
310
|
1020
|
590
|
DZW45A
|
|
125
|
5
|
559
|
562
|
559
|
125
|
850
|
400
|
900
|
310
|
-
|
-
|
DZW60A
|
|
150
|
6
|
610
|
613
|
610
|
150
|
980
|
500
|
1060
|
460
|
1060
|
830
|
DZW90
|
|
200
|
8
|
737
|
740
|
737
|
201
|
1100
|
650
|
1140
|
460
|
1150
|
830
|
DZWl20
|
|
250
|
10
|
838
|
841
|
838
|
252
|
1320
|
700
|
1370
|
460
|
1320
|
870
|
DZWl80
|
|
300
|
12
|
965
|
968
|
965
|
303
|
1500
|
900
|
1560
|
460
|
1580
|
870
|
DZW250
|
|
350
|
14
|
1029
|
1038
|
1029
|
322
|
1900
|
900
|
1950
|
600
|
1660
|
1170
|
DZW350
|
|
400
|
16
|
1130
|
1140
|
1130
|
373
|
2050
|
900
|
2100
|
600
|
1780
|
1170
|
DZW500
|
1500
(PN260)
|
50
|
2
|
368
|
371
|
368
|
49
|
510
|
280
|
-
|
-
|
-
|
-
|
DZW30A
|
|
65
|
21/2
|
419
|
422
|
419
|
62
|
560
|
300
|
-
|
-
|
-
|
-
|
DZW30A
|
|
80
|
3
|
470
|
473
|
470
|
74
|
620
|
350
|
670
|
310
|
960
|
590
|
DZW45A
|
|
100
|
4
|
546
|
549
|
546
|
100
|
728
|
400
|
770
|
310
|
1040
|
810
|
DZW60A
|
|
125
|
5
|
673
|
676
|
673
|
125
|
870
|
450
|
920
|
310
|
-
|
-
|
DZW90
|
|
150
|
6
|
705
|
711
|
705
|
144
|
1000
|
500
|
1070
|
460
|
1250
|
830
|
DZWl20
|
|
200
|
8
|
832
|
841
|
832
|
192
|
1130
|
750
|
1180
|
460
|
1600
|
870
|
DZWl80
|
|
250
|
10
|
991
|
1000
|
991
|
239
|
1360
|
900
|
1410
|
600
|
2150
|
870
|
DZW250
|
|
300
|
12
|
1130
|
1146
|
1130
|
287
|
-
|
-
|
1620
|
600
|
2380
|
1170
|
DZW350
|
|
350
|
14
|
1257
|
1276
|
1257
|
315
|
-
|
-
|
2020
|
600
|
1170
|
DZW500
|
|
