產品分類：蝶閥系列

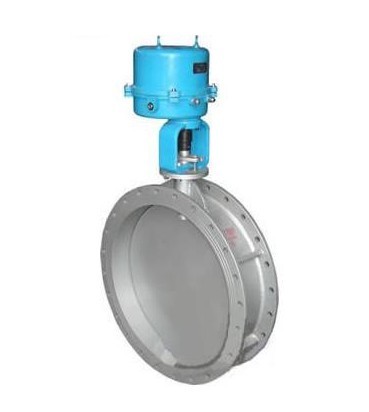

產品名稱：電動通風蝶閥

簡短說明：

主要特點

電動通風蝶閥材質：鑄鋼、碳鋼、鍛鋼、不銹鋼、304、316、316L、低溫鋼等。

D941W 電動通風蝶閥廣泛用于冶金、建材、電國力、礦山、石化等工業管線，對氣體介質起控制或調節作用。
產品特點
1、采用鋼板焊接制造，結構尺寸短，體積小，重量輕，安裝方便；
2、本閥驅動力矩小，啟閉靈活，操作方便可靠；
3、本閥代體上設置密封擋圈，密封無可見間隙，泄漏率?。?br /> 4、蝶板與閥體間的膨脹間隙長，能有效防止因熱脹冷縮造成的卡死現象；
5、本閥可配備各種驅動裝置，如手動裝置、電動裝置、氣動裝置、推桿裝置等。
6、本閥閥芯可做成雙門或百葉式，以滿足不同用戶的要求。
工作原理
通過驅動裝置帶動閥軸、經轉動銷使蝶板隨閥軸一起作90℃范圍內旋轉，從而達到開頭或調節目的。
主要性能參數

公稱壓力（MPa)	0.05
殼體試驗壓力	0.1
適用溫度	450℃;600℃;900℃
適用介質	熱風、煙氣、燃氣
介質流速	≤50m/s
泄漏	1%

根據介質溫度，閥板閥體選用材質表

介質溫度	≤450℃	≤600℃
閥體材料	錳鋼或鉻鉻鉬	鉻鉬鋼、鉻鎳鈦鋼
蝶板材料	錳鋼或鉻鉻鉬	鉻鎳鈦不銹鋼
閥軸材料	鉻不銹鋼	鉻鎳鈦不銹鋼

主要連接尺寸及重量

DN	D	D1	n-do	b	L	重量
DN	D	D1	n-do	b	L	D41	D341	D941
200	320	280	8-18	16	140	34	42	78
250	375	335	12-18	16	140	38	46	83
300	440	395	12-22	16	170	48	54	93
350	490	445	12-22	16	170	56	64	95
400	540	495	16-22	16	190	73	81	98
450	595	550	16-22	16	190	81	110	140
500	645	600	20-22	16	190	99	128	179
600	755	705	20-26	18	210	127	157	213
700	860	810	24-26	18	210	152	199	267
800	975	920	24-30	18	210	182	229	326
900	1075	1020	24-30	18	250	240	287	385
1000	1175	1120	28-30	18	250	383	430	528
1100	1275	1220	28-30	18	250		620	682
1200	1375	1320	32-30	18	250		765	827
1400	1575	1520	36-30	18	300		1188	1250
1600	1790	1730	40-30	22	300		1393	155
1800	1990	1930	44-30	22	300		1800	1865
2000	2190	2130	48-30	22	300		2130	2190
2100	2300	2240	52-33	22	300			2785
2200	2405	2340	52-33	26	350			3690
2400	2605	2540	56-33	26	350			4720
2600	2805	2740	60-33	26	350			5530
2800	3030	2960	64-36	26	400			6035
3000	3230	3160	68-36	26	400			6280
